吊环螺钉
Eye srew
产品特点
- 吊环螺钉应采用20或25钢（GB 699）制造。
- 吊环螺钉必须旋进至使支撑面紧密贴合，但不准使用工具扳紧。
- 不允许有垂直于吊环平面的载荷。

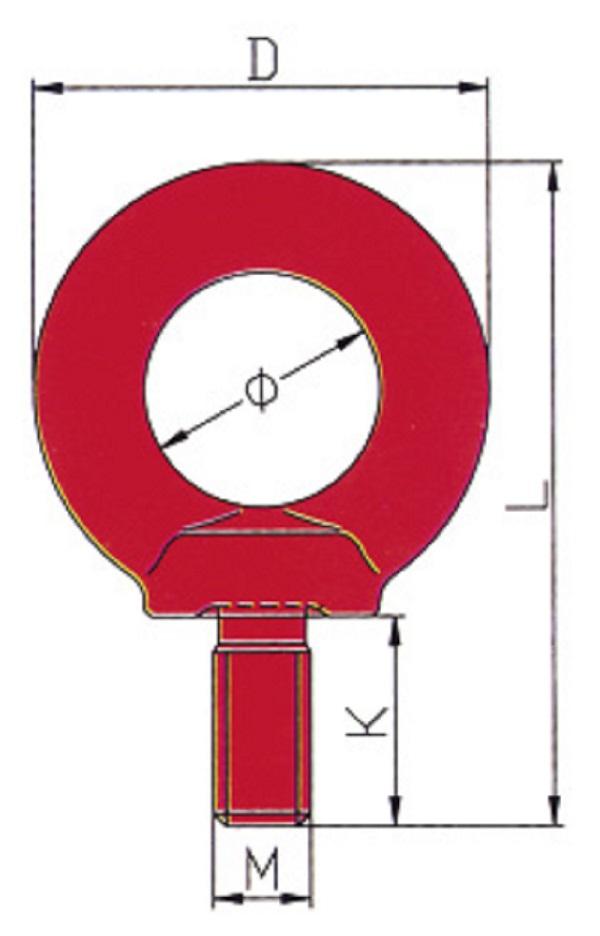

技术参数
|
Type |
D |
K |
φ |
L |
自重 Weight KG |
额定载荷 Rated load (5:1) T |
|
|
45° |
90° |
||||||
|
M6 |
28 |
13 |
16 |
42 |
0.05 |
0.50 |
0.075 |
|
M8 |
36 |
15 |
20 |
51 |
0.06 |
0.095 |
0.14 |
|
M10 |
45 |
18 |
25 |
63 |
0.11 |
0.17 |
0.23 |
|
M12 |
54 |
22 |
30 |
75 |
0.18 |
0.24 |
0.34 |
|
M14 |
63 |
28 |
35 |
89.5 |
0.28 |
0.32 |
0.46 |
|
M16 |
63 |
28 |
35 |
90 |
0.285 |
0.5 |
0.7 |
|
M18 |
72 |
30 |
40 |
101 |
0.42 |
0.65 |
0.83 |
|
M20 |
72 |
30 |
40 |
101 |
0.45 |
0.83 |
1.2 |
|
M22 |
81 |
35 |
45 |
115.5 |
0.67 |
1.05 |
1.5 |
|
M24 |
90 |
38 |
50 |
128 |
0.87 |
1.27 |
1.8 |
|
M27 |
90 |
38 |
50 |
128 |
0.88 |
1.83 |
2.5 |
|
M30 |
108 |
45 |
60 |
154 |
1.66 |
2.6 |
3.6 |
|
M33 |
108 |
45 |
60 |
154 |
1.72 |
3.2 |
4.5 |
|
M36 |
126 |
55 |
70 |
183 |
2.65 |
3.7 |
5.1 |
|
M39 |
126 |
55 |
70 |
183 |
2.8 |
4.3 |
6.0 |
|
M42 |
144 |
65 |
80 |
212 |
4.03 |
5.0 |
7.0 |
|
M45 |
144 |
65 |
80 |
212 |
4.25 |
5.5 |
7.5 |
|
M48 |
166 |
70 |
90 |
238 |
6.38 |
6.1 |
8.6 |
|
M52 |
166 |
70 |
90 |
238 |
6.6 |
7.3 |
9.0 |
|
M56 |
184 |
80 |
100 |
267 |
8.8 |
8.3 |
11.8 |
|
M64 |
206 |
90 |
110 |
293 |
12.4 |
11.0 |
16.0 |
