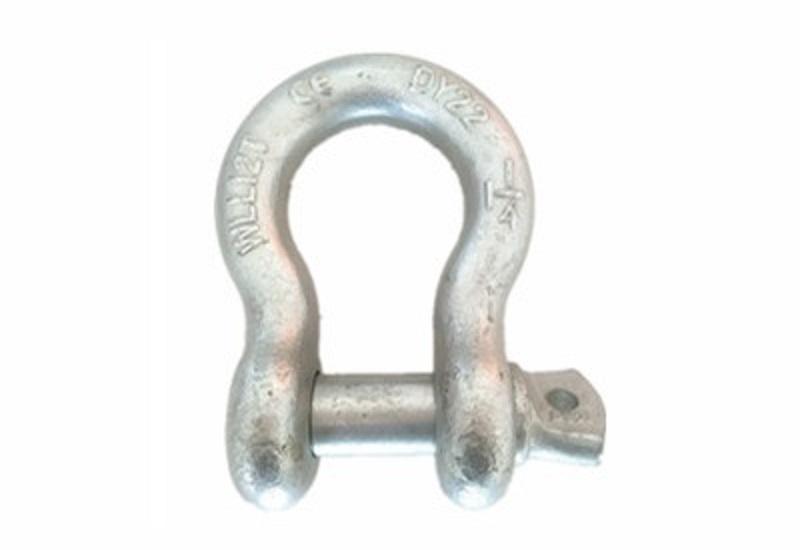

弓型卸扣G209
Bow-shape clutch G209
产品特点
- 卸扣扣体采用优质碳素结构或合金结构锻造并进行热处理而成，体积小而强度高。
- 每个卸扣上都永久性印有额定载荷标记。
- 最大试验载荷为额定工作载荷的2倍，最小破断载荷为额定工作载荷的4倍。
- 卸扣可用于索具末端配件，在吊装作业中直接与被吊物连接。也可用于索具与末端配件之间，只起连接作用。
- 当索具与横梁配合使用时，卸扣可用于索具顶端代替吊环与横梁下的耳板连接，便于安装和拆卸。
注意事项
- 卸扣的额定工作载荷和使用范围为卸扣的试验检测和使用依据，严禁超载使用。
- 起吊过程中，严禁吊运的物品受到碰撞和冲击。
- 吊运过程应尽量平稳，下面严禁站人或在物品上通过。
- 任何一只卸扣在使用前必须先试吊在起吊。选择吊点应与吊重重心在同一条铅垂线上。

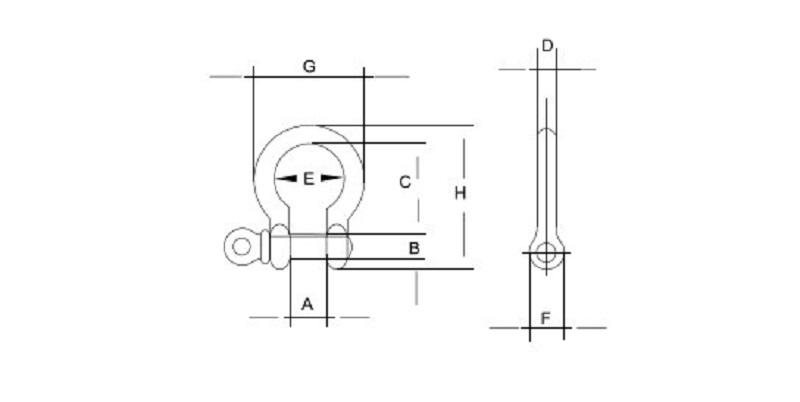

技术参数
|
规 格t Specifications |
额定载荷t Rated load |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G mm |
H mm |
|
3/16 |
0.33 |
9.7 |
6.4 |
22.4 |
4.8 |
15.2 |
14.2 |
24.9 |
37.3 |
|
1/4 |
0.50 |
11.9 |
7.9 |
28.7 |
6.4 |
19.8 |
15.5 |
32.5 |
46.7 |
|
5/16 |
0.75 |
13.5 |
9.7 |
30.9 |
7.9 |
21.3 |
19.1 |
37.3 |
53.1 |
|
3/8 |
1.0 |
16.8 |
11.2 |
36.6 |
9.7 |
26.2 |
23.1 |
45.2 |
63.2 |
|
7/16 |
1.5 |
19.1 |
12.7 |
42.9 |
11.2 |
29.5 |
26.9 |
51.6 |
73.9 |
|
1/2 |
2.0 |
20.6 |
16.0 |
47.8 |
12.7 |
33.3 |
30.2 |
58.7 |
83.3 |
|
5/8 |
3.25 |
26.9 |
19.1 |
60.5 |
16.0 |
42.9 |
38.1 |
74.7 |
106.4 |
|
3/4 |
4.75 |
31.8 |
22.4 |
71.4 |
19.1 |
50.8 |
46.0 |
88.9 |
126.2 |
|
7/8 |
6.5 |
36.6 |
25.4 |
84.1 |
22.4 |
57.9 |
53.1 |
102.4 |
148.1 |
|
1 |
8.5 |
42.9 |
28.7 |
95.3 |
25.4 |
68.3 |
60.5 |
119.1 |
166.6 |
|
11/8 |
9.5 |
45.0 |
31.8 |
108.0 |
29.5 |
73.9 |
68.3 |
131.1 |
189.7 |
|
11/4 |
12.0 |
51.6 |
35.1 |
119.1 |
32.8 |
82.6 |
76.2 |
146.1 |
209.6 |
|
13/8 |
13.5 |
57.2 |
38.1 |
133.4 |
36.1 |
92.2 |
84.1 |
162.1 |
232.7 |
|
11/2 |
17.0 |
60.5 |
41.4 |
146.1 |
39.1 |
98.6 |
92.2 |
174.8 |
254.0 |
|
13/4 |
25.0 |
73.2 |
50.8 |
177.8 |
46.7 |
127.0 |
106.4 |
225.0 |
314.4 |
|
2 |
35.0 |
82.6 |
57.2 |
196.9 |
52.8 |
146.1 |
122.2 |
253.2 |
347.5 |
|
21/2 |
55.0 |
104.9 |
69.9 |
266.7 |
68.8 |
184.2 |
144.5 |
326.9 |
453.1 |
